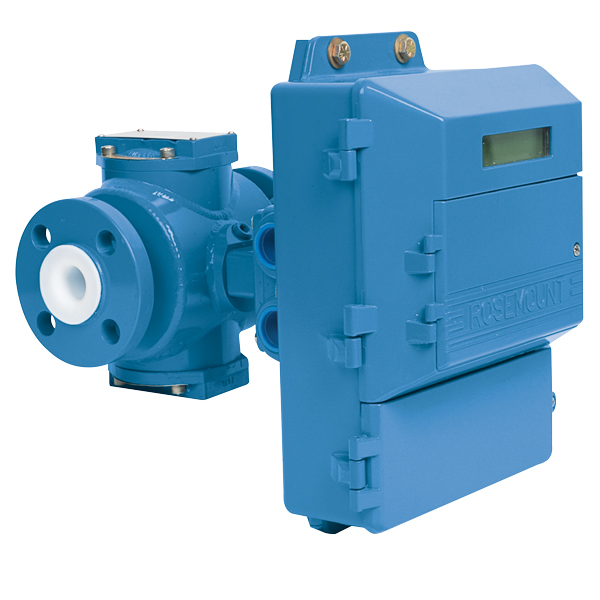

Medidor de Vazão 8705/8712

O sistema de medidor de vazão magnético da série 8700, que consiste em um tubo de vazão magnético 8705, cabo de sinal e um transmissor da série 8712, mede a vazão de líquidos condutores e transmite um sinal elétrico proporcional.

Especificações:
Faixa

30 pés/s (10m/s)
Precisão

+ – 0,5% da taxa de 1 a 30 pés/s (0,3 a 10 m/s)
Inclui efeitos combinados de linearidade, histerese, repetibilidade e incerteza de calibração
A precisão é de + – 0,005 pés/s(+ – 0,0015 m/s) do corte de baixo fluxo a 1,0 pés/s (0,3 m/s)
Materiais

Não molhado: Tubo de fluxo soldado com carcaça, aço inoxidável AISI tipo 304 ou aço inoxidável tipo 316L
Flanges – aço carbono, AISI tipo 304 SST ou tipo 316L SST
Molhado: Forro – Teflon (PTFE), Tefzel (ETFE), poliuretano, neoprene, Linato
Eletrodos – SST 316L, Hastelloy C-276, tântalo, 90% platina-10% irídio, titânio
Tamanho

1/2-36 polegadas (15-900mm)
