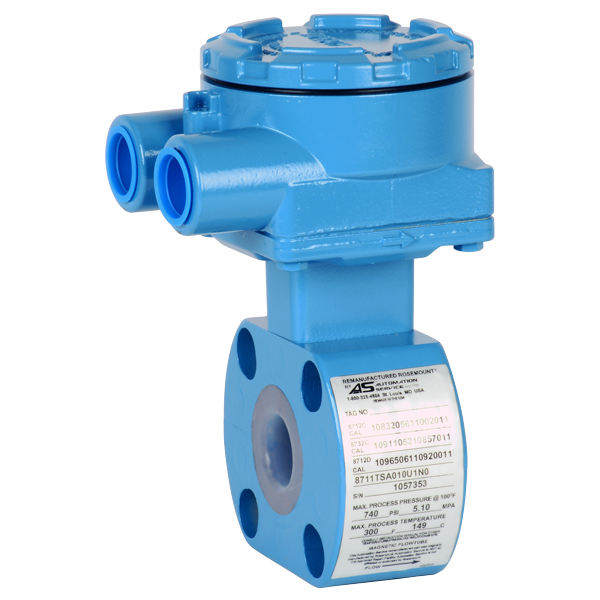

Medidor de Vazão 8711

O sistema de medidor de vazão magnético da série 8700, que consiste em um tubo de vazão magnético 8701, cabo de sinal e um transmissor da série 8712C, mede a vazão de líquidos condutores e transmite um sinal elétrico proporcional.

Especificações:
Faixa

Limite superior de alcance – 30 pés/s (10 m/s)
Precisão

+ – 0,5% da taxa de 3 a 30 pés/s (1 a 10 m/s)
Inclui efeitos combinados de linearidade, histerese, repetibilidade e incerteza de calibração
A precisão é de + – 0,015 pés/s (+ – 0,0045 m/s) do corte de fluxo baixo a 3,0 pés/s (1 m/s)
Materiais

Não molhado: Tubo de fluxo – 303 SST (ASTM A – 743)
Carcaça da bobina – Aço fundido de investimento (ASTM A -27)
Molhado: Forro – Tefzel (ETFE), Teflon (PTFE)
Eletrodos – SST 316L, Hastelloy C-276, tântalo, 90% platina – 10% irídio, titânio
Tamanho

0,15 a 8 polegadas (4 a 200 mm)
