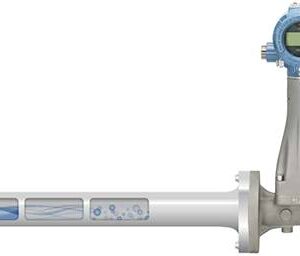

O vortex flowmeter digitalYEWFLO da Yokogawa é uma adição de ponta à sua linha de medidores de vazão de vortex de classe mundial. Aqui estão as características e especificações:
**Características: Medidor de Vazão Vortex digitalYEWFLO**
– **Tecnologia de Processamento de Sinal Espectral (SSP):** Isso introduz novas funções analisando as condições do fluido dentro do medidor de vazão vortex digitalYEWFLO e selecionando automaticamente o ajuste ideal para a aplicação. A SSP garante a detecção precisa de vórtices na faixa de baixo fluxo, proporcionando uma estabilidade excepcional no fluxo.
– **Autodiagnóstico Avançado:** Prevê e indica condições de aplicação, como alta vibração do gasoduto e fluxo anormal.
– **Alta Precisão:** ±0,75% da leitura para líquidos, ±1,0% da leitura para gases e vapor.
– **Ampla Faixa de Temperatura de Processo:** Versão de alta temperatura até 450°C, versão criogênica mínima de -196°C.
– **Configurações Simples de Parâmetros:** Seleções frequentemente usadas agrupadas em um formato de acesso rápido, reduzindo o tempo de comissionamento.
– **Indicador Claro e Conciso:** Exibição conveniente das taxas de fluxo simultâneas e totais junto com o diagnóstico do processo.
– **Saída Dupla para Analógico/Pulso:** Saída simultânea para taxa de fluxo e pulso.
– **Saída de Alarme:** Gera um sinal de alarme quando ocorre um alarme.
– **Comunicação BRAIN/HART e Interruptores de Teclas:** Recursos de interface humano-máquina para comunicação e controle.
– **Conformidade com NACE e NAMUR 43:** Está em conformidade com os padrões da indústria.
– **Comprimento do Cabo Remoto:** Até 30m para instalações remotas.
**Especificações: Medidores de Vazão Vortex digitalYEWFLO**
– **Modelo e Código:** Medidor de Vazão Vortex DY, Códigos opcionais: /MV (Multi-Variable), Códigos de opção: /R1, /R2 (Reduced Bore).
– **Fluido a ser Medido:** Líquido, gás, vapor (evitar fluxo multifásico e fluidos pegajosos).
– **Tamanho Nominal:** 15mm ∼ 300mm (400mm: especial), 25mm ∼ 200mm para Multi-Variable e Reduced Bore.
– **Precisão:** Líquido: ±1,0% da leitura (20000≤Re≤1000), Líquido: ±0,75% da leitura (D×1000≤Re), Gás, vapor: ±1,0% da leitura (velocidade do fluxo inferior a 35m/s), Gás, vapor: ±1,5% da leitura (velocidade do fluxo 35m/s ∼ 80m/s).
– **Sinal de Saída:** Saída simultânea (saída analógica e de contato de transistor disponíveis).
– **Faixa de Temperatura de Processo:** -29°C a 260°C (padrão), -196°C∼100°C (opção: versão criogênica), -29°C∼450°C (opção: versão de alta temperatura de processo).
– **Limite de Pressão de Processo:** -0,1MPa (-1kg/cm2) até a classificação da flange.
– **Temperatura Ambiente:** Varia dependendo do tipo (tipo integral, tipo detector remoto, tipo conversor remoto).
– **Umidade Ambiente:** 5～100%UR (Não condensante).
– **Montagem:** Tipo integral e tipo detector remoto: Montagem de flange ou montagem de disco, Tipo conversor remoto: Montagem de tubo de 2 polegadas (JIS10/20/40, ANSI150/300/600/900, JPI150/300/600, DIN PN10/16/25/40).
– **Conexão Elétrica:** Fêmea JIS G1/2, fêmea ANSI 1/2NPT, fêmea ISO M20×1.5.
– **Classificação Elétrica:** À prova de chama JIS, à prova
